R系列斜齿轮减速电机

详细说明

结构紧凑、体积小、工作平稳、输出转速选择范围宽，通用性强，效率高达95% 技术参数：功率：0.12KW～160KW 转矩：1.4N·m～23200N·m 输出转速：0.06～1090r/min 结构形式： R：实心轴 RF：法兰安装 R…F：底脚法兰安装 RM: 法兰安装带加长轴承箱 RX：单级底脚安装 RXF：单级法兰安装
系列参数：
1.R系列减速机安装结构设计方案
2.R系列型号与标记
3.输入端联接法兰长度
4.R系列润滑油量
5.R系列输入功率与许用扭矩
6.RXS安装尺寸
7.RX、RXF外形安装尺寸
8.RS外形安装尺寸
9.R、RF外形安装尺寸
10.0.18KW使用系数表
11.0.18KW使用系数表2
12.0.18-0.25KW使用系数表

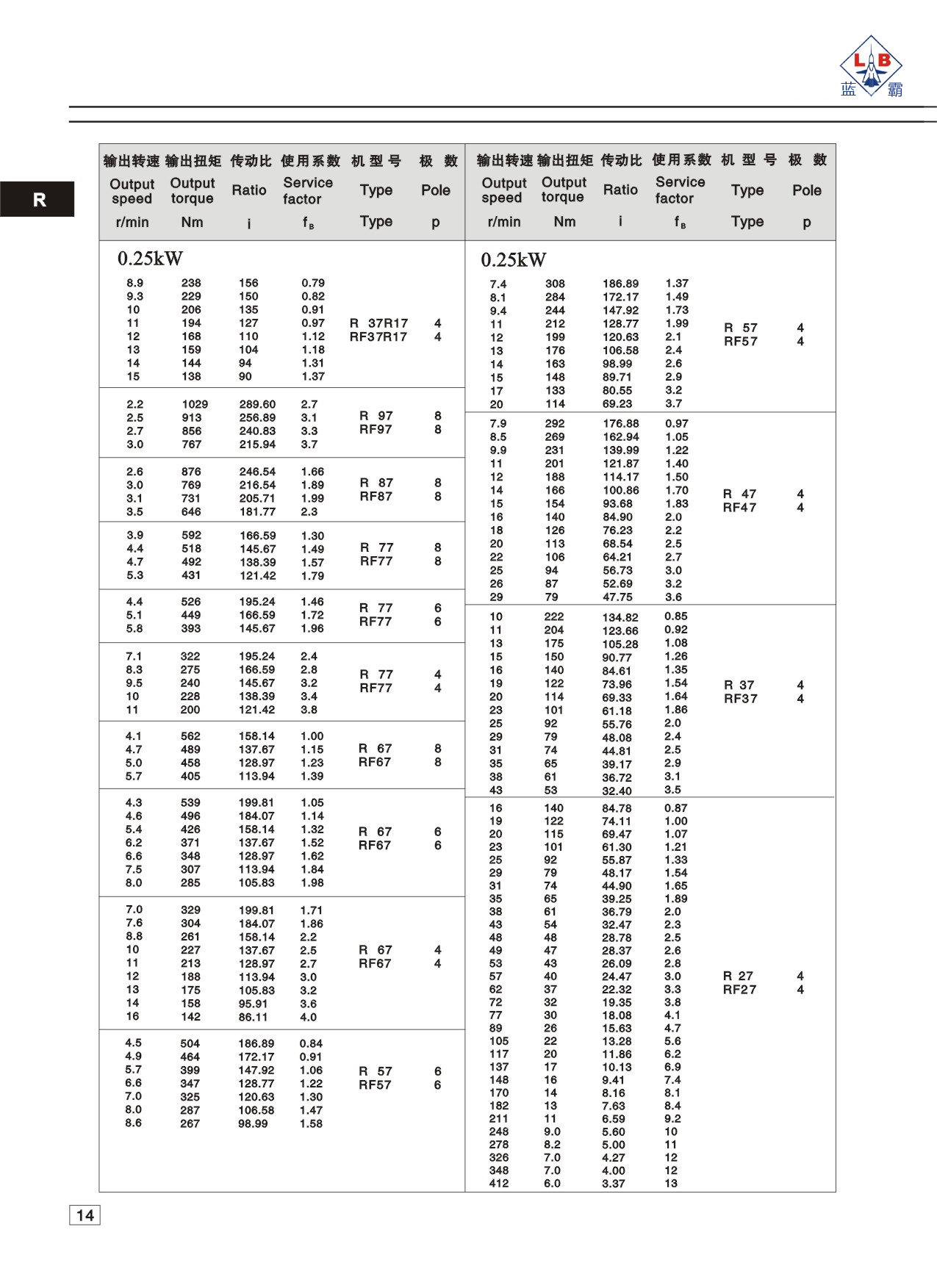

13.0.25KW使用系数表
14.0.25-0.37KW使用系数表
15.0.37KW使用系数表
16.0.37KW使用系数表2
17.0.55KW使用系数表
18.0.55-0.75KW使用系数表
19.0.75KW使用系数表
20.0.75-1.1KW使用系数表
21.1.1KW使用系数表
22.1.1-1.5KW使用系数表
23.1.5KW使用系数表
24.2.2KW使用系数表
25.2.2KW-3.0KW使用系数表
26.3.0KW使用系数表
27.3.0-4.0KW使用系数表
28.4.0KW使用系数表
29.5.5KW使用系数表
30.5.5-7.5KW使用系数表
31.11KW使用系数表
32.15KW使用系数表
33.18.5-22KW使用系数表

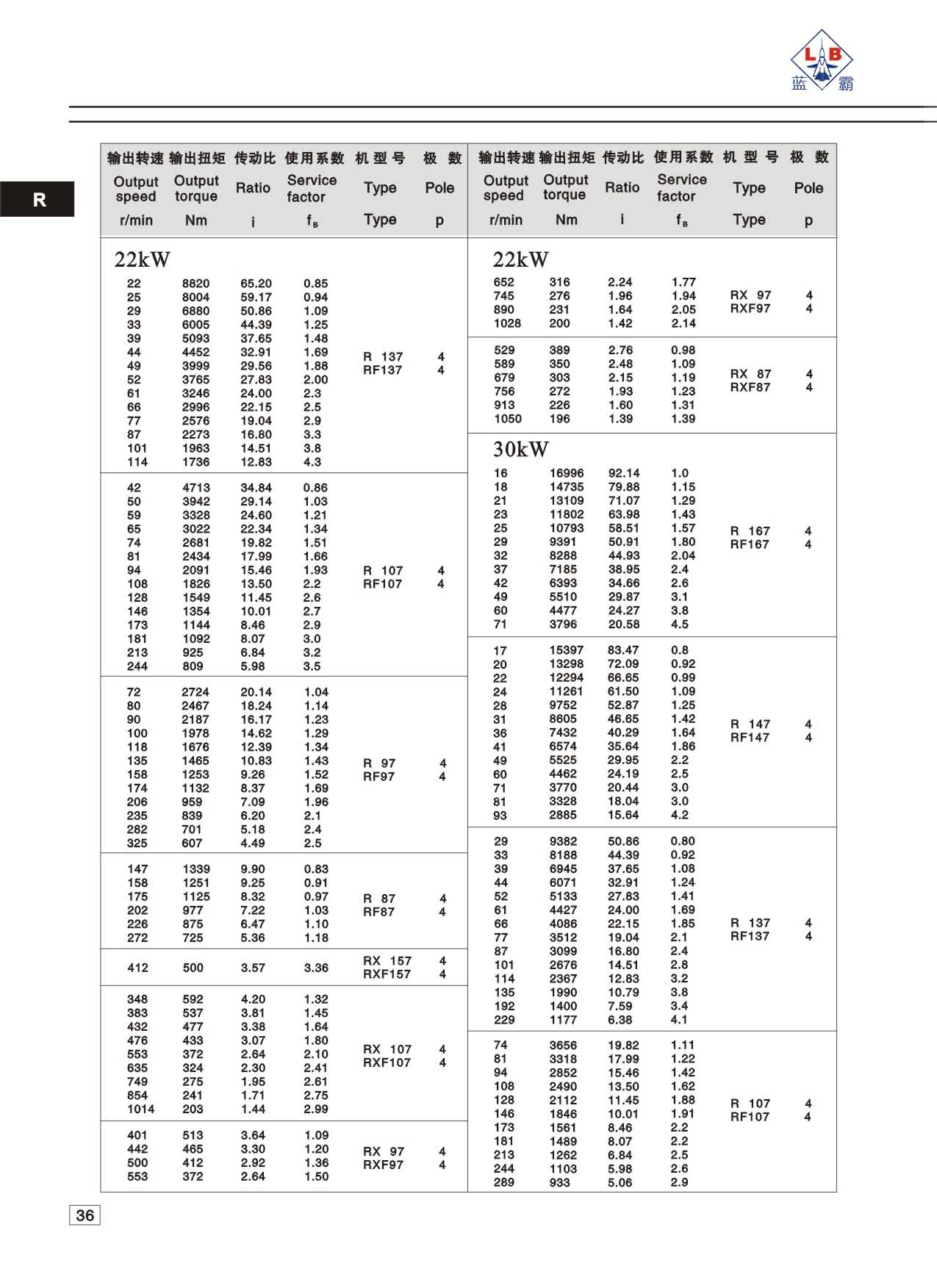

34.22-30KW使用系数表
35.37-45KW使用系数表
36.55-90KW使用系数表
37.90-160KW使用系数表
38.最大输出转矩表1
39.最大输出转矩表2
40.最大输出转矩表3
